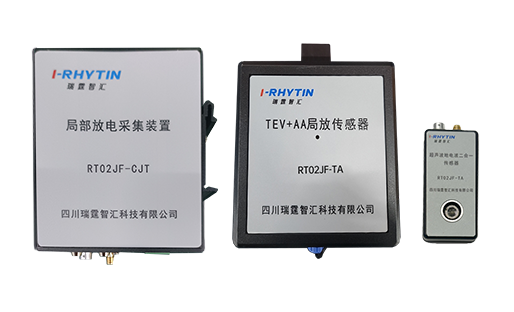

开关柜/环网柜超声+地电局放监测装置
RT02JF-TA系列
产品概况
RT02JF-TA系列开关柜/环网柜超声波二合一局放监测装置是一款专为10kV及以上电压等级开关柜设计的高压设备局部放电在线监测智能终端。本产品综合运用超声波与暂态地电压（TEV）双重检技术，可实时采集并显示局部放电信号，及时预警绝缘缺陷，有效提升高压开关柜运行安全性与可靠性。
功能特点
监测精度高：采用自研滤波算法，抑制噪声干扰，实现对局放信号的有效识别，避免误报
数据可视化：提供边缘计算APP，支持数据实时查询，PRPS、PRPD放电谱图显示、告警查询等功能
低功耗设计：全天（24小时）每隔一小时检测一次，可支持设备运行8年
设备易安装：传感器可用电池供电，Lora无线传输，免布线干扰
产品参数
| 设备 | 项目 | 指标 |

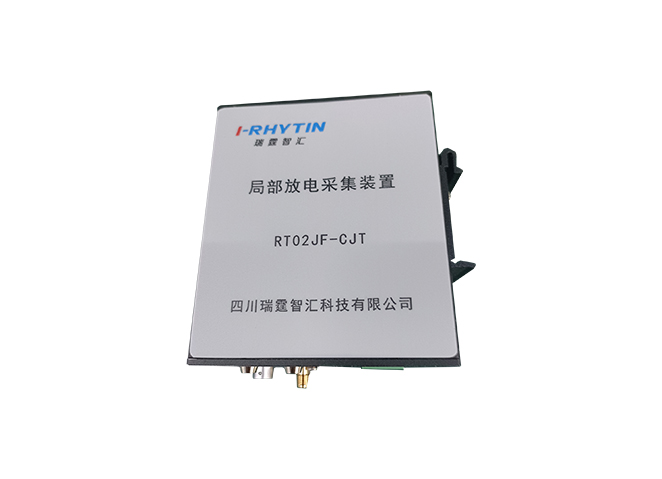

| 局放采集装置 | 波特率 | 9600//115200 可选 |
| 功耗 | <6W | |
| 供电方式 | DC12~36V | |
| 通讯方式 | 局放数据采集装置与数据管理传输单元之间为 RS485 有线传输，采用标准 ModBus-RTU 协议 | |
| 防护等级 | IP31 | |
| 尺寸 | 151.4×120×40.5(mm) | |
| 安装位置 | 屏柜内 / 柜外安装 | |
| 安装方式 | 磁吸式；固定孔安装 | |

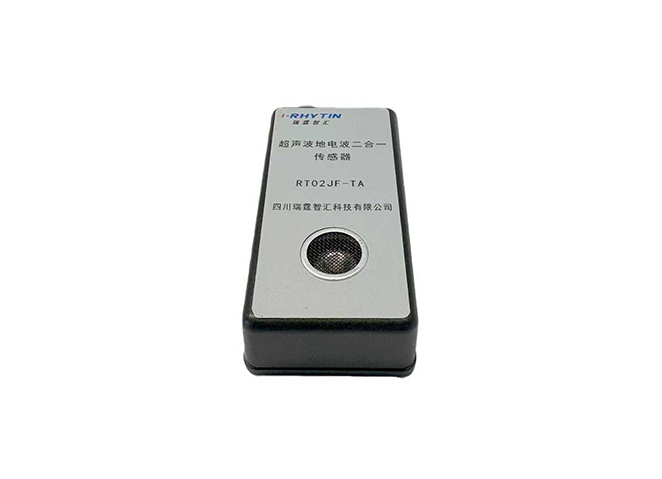

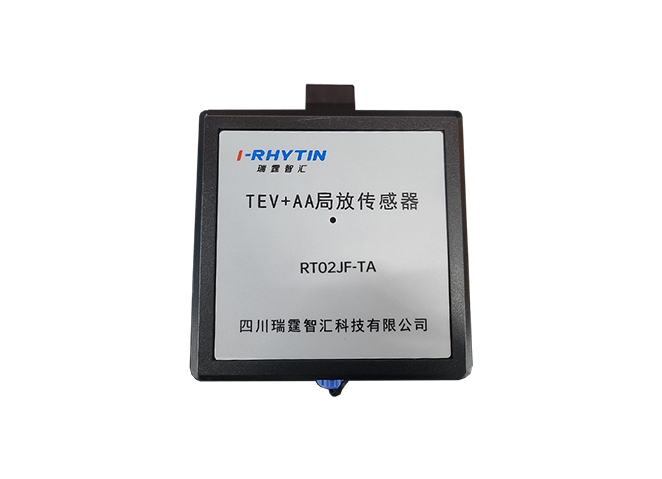

| TEV+AA 局放传感器 | 超声波检测范围 | -7~70dBμV |
| 暂态地电压检测范围 | 0~60dB | |
| 超声波灵敏度 | <65dB | |
| 暂态地电压灵敏度 | 1dB | |
| 功耗 | <200μW（待机）；1W（正常工作） | |
| 供电方式 | 电池供电 | |
| 传输方式 | TEV+AA 局放传感器与局放数据采集装置为 LoRa 无线传输 / 同轴电缆有线传输 | |
| 防护等级 | IP31 | |
| 安装位置 | 开关柜柜外 / 绝缘子处 / 柜内电缆仓 | |
| 安装方式 | 磁吸式安装 |
