产品概况

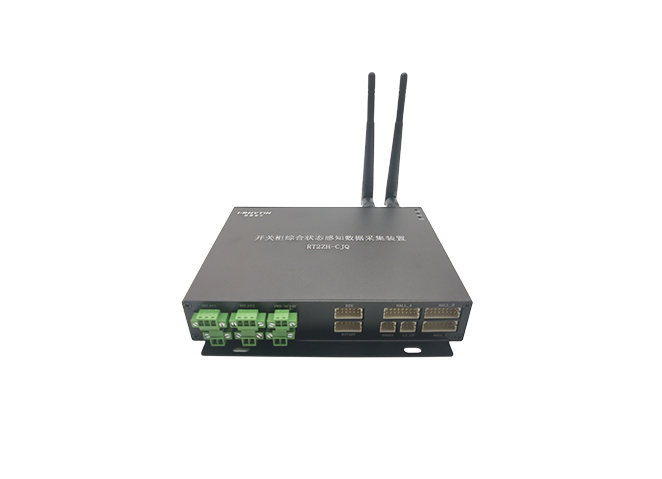

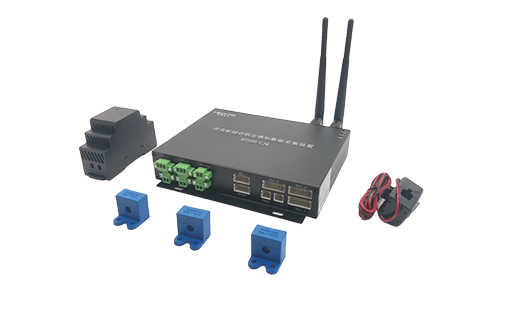

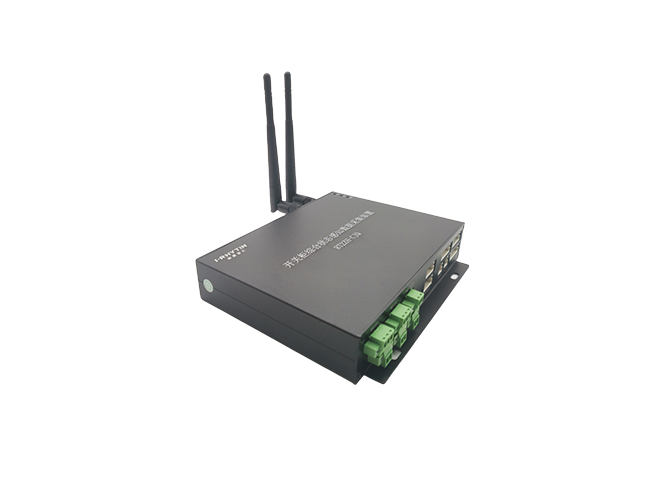

RT2ZH-CJQ系列断路器机械特性监测装置是用于替代传统断路器机械特性停电检修试验，实现对开关分闸、合闸、储能、一次电流、行程、位移等状态在线监测的智能化装置，能够同时高精度高频采样录波开关三相机械特性状态并进行智能分析，直观反应开关设备机械特性的劣化趋势，主动预警，减少非必要停电检修工作，有效延长开关设备运行寿命，降低拒动误动风险。

方案咨询

功能特点



高精度同步采集：搭载16位高精度芯片，支持3相分相动作统一监测，具备24通道模拟量与8通道数字量同步采集能力



海量波形存储：集成成组录波功能，支持多达1000组动作波形存储，掉电不丢失，便于后续计算分析与故障回溯



接口丰富易扩展：具备Zigbee、LoRa、CAN、多路485等丰富通信接口，可通过485主机接入外部监测设备，满足多样化通信与集成需求



专家智能诊断：内置专业分析模型，基于设备实际工况，综合温度与机械特性进行深度分析与状态评估，精准判断断路器各部件运行状况

产品参数

序号	项目	单位	参数值
1	工作温度	℃	-30~80
2	模拟量采样	/	16 位
3	模拟量采样通道	ch	24
4	模拟量采样率	Hz	12800
5	模拟量采样	°	0.088
6	开关量采样通道	ch	6
7	开关量时间分辨率	ms	0.1
8	每次录波支持波形数量	ch	8
9	最大录波存储量	组	1000
10	RS485	路	3（2路从站，1 路主站）
11	CAN	路	1
12	Lora	路	1
13	供电电压	V	DC24
14	尺寸	mm	18015835
