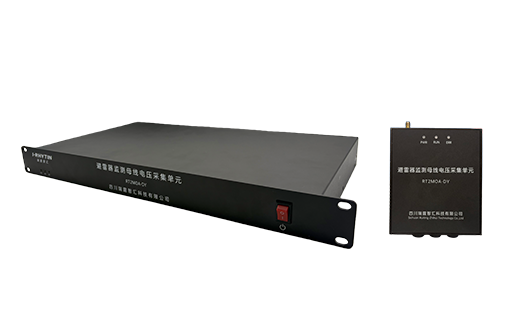

避雷器监测母线电压采集单元
RT2MOA-DY系列
产品概况
RT2MOA-DY系列避雷器母线电压采集单元是避雷器在线监测系统的重要组成部分，该装置可实时采集避雷器所在母线三相PT的电压、相位、频率及谐波等关键电气参数，结合避雷器泄漏电流、相位等信息精确计算出避雷器泄漏电流阻性分量，实现避雷器健康状态分析和智能诊断。本产品电压采样通道采用隔离设计，具备负载低、工作精度高及运行可靠等特点，确保数据采集的准确性和系统长期稳定工作。
功能特点

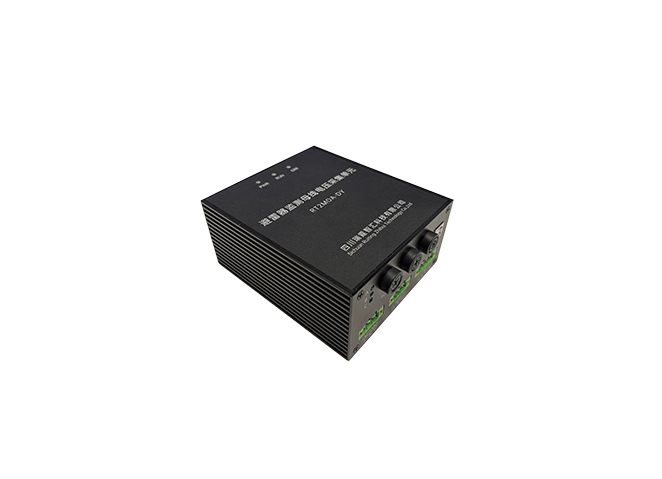

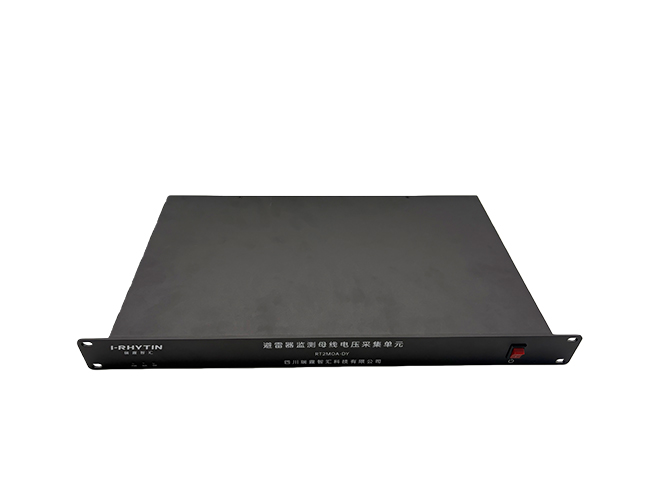

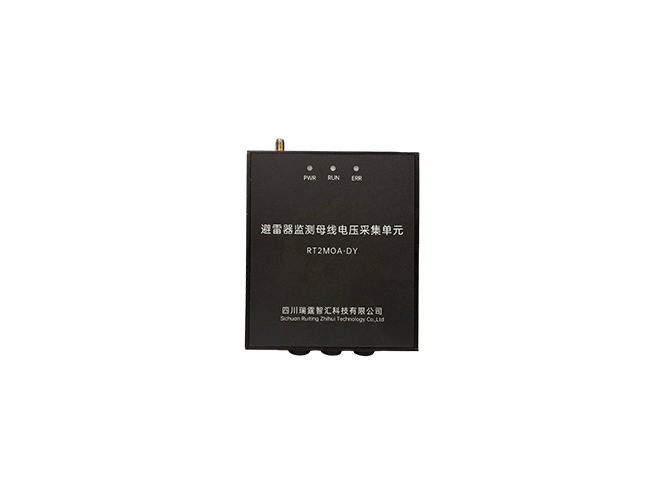

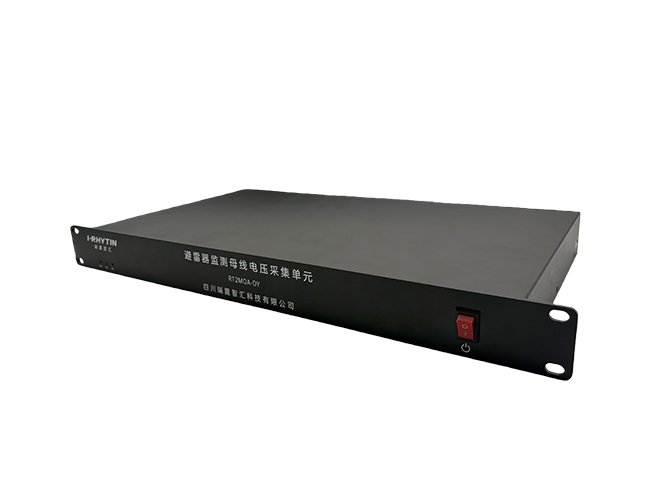

结构灵活，通讯多元：支持汇控柜、端子箱双结构设计，兼容有线 / 无线通讯方式，可灵活适配各类现场安装场景
多参同步采集，智能诊断：同步采集三相母线电压、谐波、频率、相位等多项电参量，智能分析避雷器运行工况，实时掌握设备状态

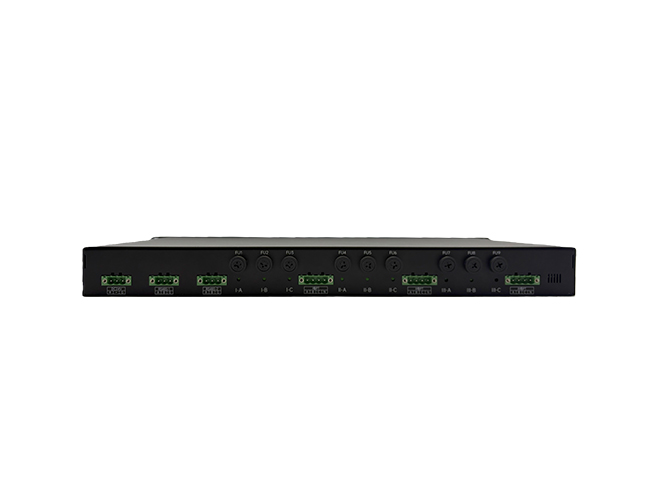

多通道隔离，稳定可靠：采用多通道电气隔离设计，电磁兼容防护等级达 EMC4 级，抗干扰能力强，保障设备长期安全稳定运行
防护性能优异，环境适配广：整机具备高等级防护与抗干扰能力，适应变电站复杂电磁环境与恶劣工况，运维更省心
产品参数
| 序号 | 项目 | 参数值 | |
| 1 | 母线电压 | 测量范围 | 35～1000KV |
| 2 | 测量精度 | ±0.5% | |
| 3 | 谐波电压 | 测量范围 | 3、5、7、9次 |
| 4 | 测量精度 | ±2% | |
| 5 | 系统频率 | 测量范围 | 46～60Hz |
| 6 | 测量精度 | ±0.01Hz | |
| 7 | 工作环境 | 温度 | -20～80℃ |
| 8 | 湿度 | 0～100%RH | |
| 9 | 通讯协议 | ModbusRTU/国网微功耗无线传输协议 | |
| 10 | 通讯方式 | RS485/Lora | |
| 11 | 同步精度 | 相位误差小于1° | |
| 12 | 供电方式 | AC220V | |
| 13 | 结构尺寸 | 482.6*250*42.7mm（汇控柜安装） | |
| 111.5*58*128mm（端子箱安装） | |||
