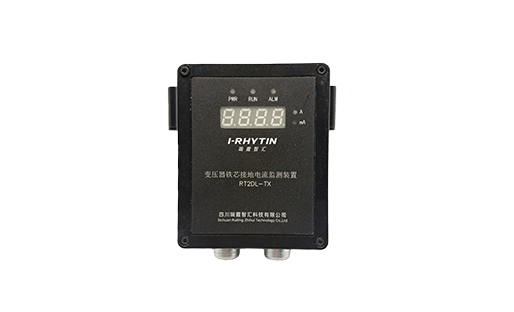

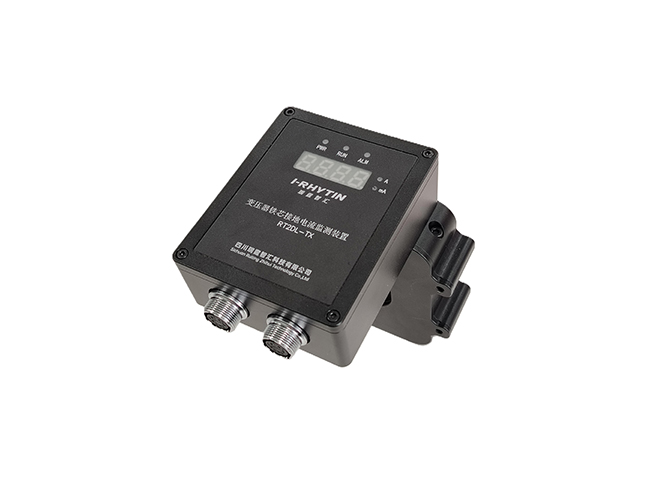

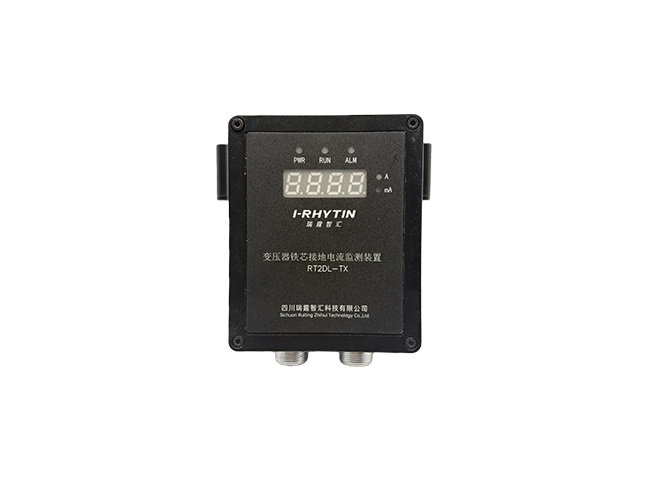

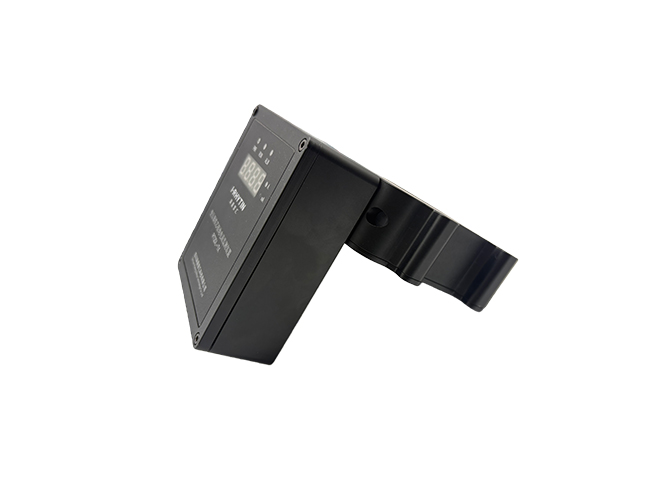

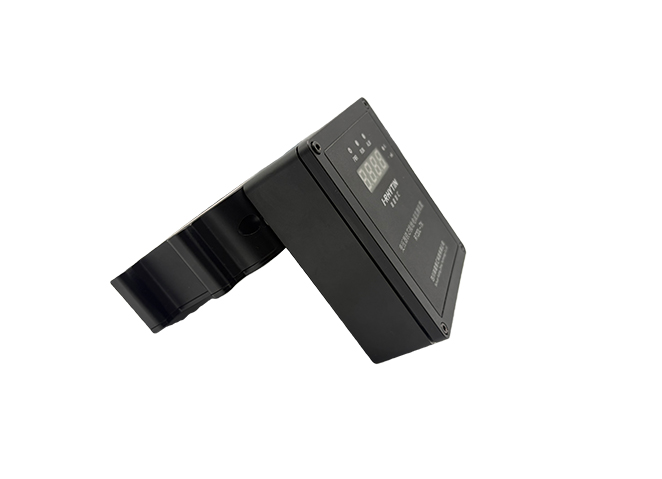

有线变压器铁芯接地电流监测装置
RT2DL-TX系列
产品概况
变压器是电力系统中的关键设备，其正常运行直接关系到电网的安全、可靠、稳定和经济运行。RT2DL-TX系列变压器铁芯接地电流监测装置采用一体化集成设计，采用有线通信方式实现数据远程传输，可实时监测变压器运行状态。该装置严格遵循《智慧变电站技术规范：数字化远传表计》的要求，广泛应用于各电压等级变压器及高抗设备的铁芯与夹件接地电流监测。
功能特点
一体设计，安装便捷：一体化设计，本体数码显示实时电流大小，无需复杂组装，即装即用，大幅节省安装时间和人力成本
有线传输，稳定可靠:装置采用RS485有线传输，数据采集连续性高，传输稳定可靠
标准协议，安全合规：采用ModbusRTU标准协议，设计符合《智慧变电站技术规范：数字化远传表计》要求，安全稳定有保障
环境适应，无惧干扰：采用全金属机身设计，环境适应力强，具备出色的抗干扰能力，防护等级可达IP65
产品参数
| 序号 | 项目 | 参数值 |
| 1 | 测量电流范围 | 1mA~10A |
| 2 | 电流精度 | ±1mA或±3% 取大者 |
| 3 | 测量电流分辨率 | 0.1mA |
| 4 | 录波采样率 | 25.6kHz |
| 5 | 录波周期 | 5~8个周期 |
| 6 | 数据采集上传间隔 | 1min~120min(步进：1min) |
| 7 | 休眠功耗 | <7uA |
| 8 | 通信协议 | ModbusRTU协议和国网有线数字化远传表计协议 |
| 9 | 通讯方式 | RS485 |
| 10 | 供电方式 | DC24V |
| 11 | 历史数据 | 1万条 |
| 12 | 温度范围 | -30~75℃ |
| 13 | 湿度范围 | 0%~100%RH |
| 14 | 重量 | 1.5kg |
| 15 | 防护等级 | IP65 |
| 16 | 尺寸 | 133x110x150mm |
