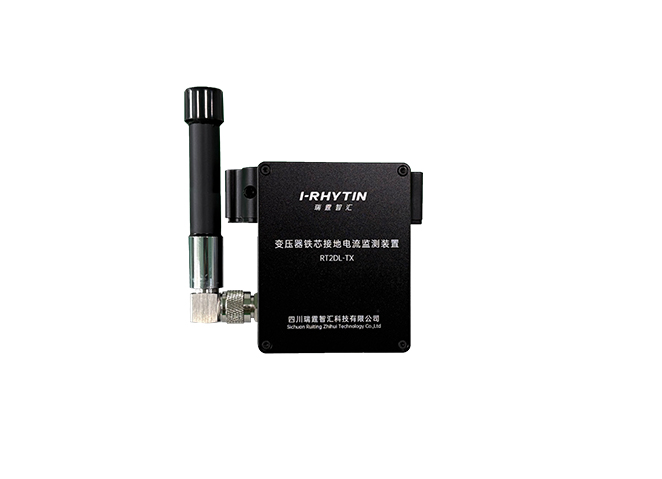

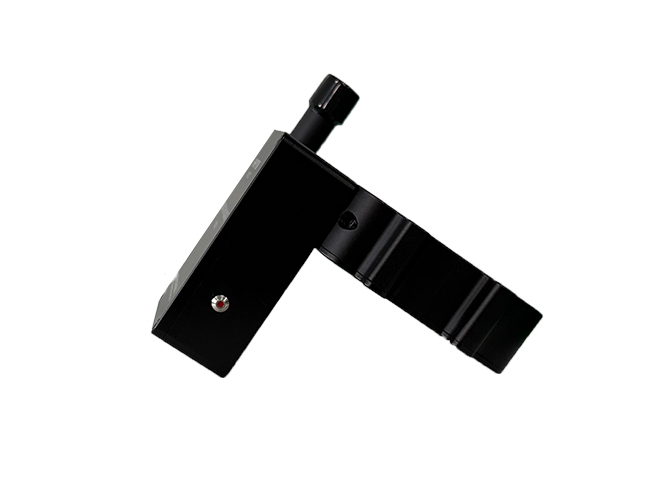

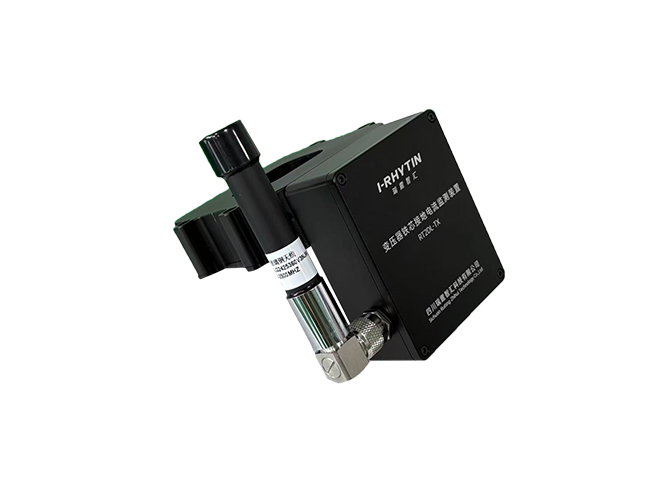

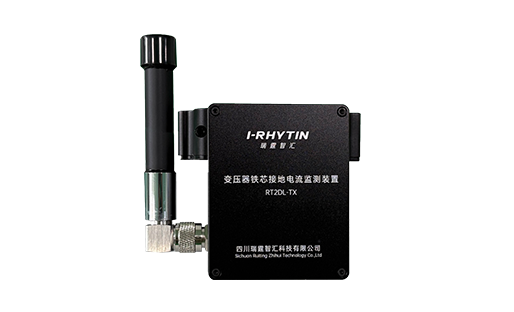

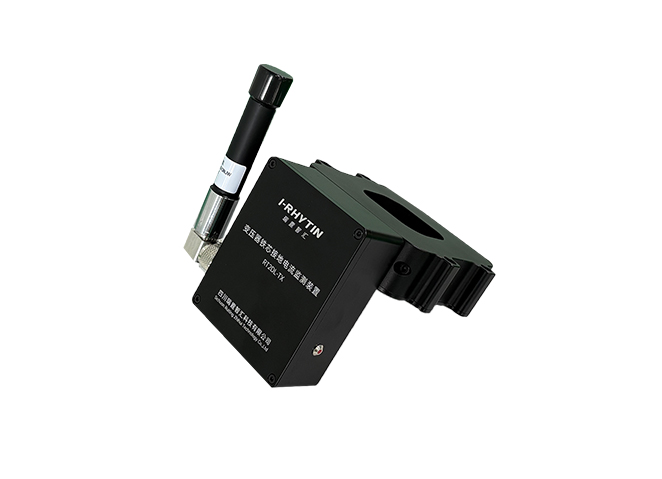

变压器铁芯接地电流监测装置
RT2DL-TX系列
产品概况
变压器是电力系统中的关键设备，其正常运行直接关系到电网的安全、可靠、稳定和经济运行。RT2DL-TX系列变压器铁芯接地电流监测装置采用一体化集成设计，兼具有线与无线通信方式实现数据远程传输，可实时监测变压器运行状态。该装置严格遵循《输变电设备物联网微功率无线传输协议》与《智慧变电站技术规范：数字远传表计》的要求，广泛应用于各电压等级变压器及高抗设备的铁芯与夹件接地电流监测。
功能特点
一体设计，安装便捷：采用一体化设计，结构紧凑轻巧，无需复杂组装，即装即用，大幅节省安装时间和人力成本
有线无线，自主选择：装置兼具无线、有线设计，可灵活匹配不同应用场景，适配性更强
环境适应，无惧干扰：采用全金属机身设计，环境适应力强，具备出色的抗干扰能力，防护等级可达IP65
标准协议，安全合规：采用《输变电设备物联网微功率无线传输协议》，设计符合《智慧变电站技术规范：数字远传表计》要求，安全稳定有保障
产品参数
| 序号 | 项目 | 参数值 |
| 1 | 测量电流范围 | 1mA~10A |
| 2 | 电流精度 | ±1mA或±3% 取大者 |
| 3 | 测量电流分辨率 | 0.1mA |
| 4 | 电池电压范围 | 0~13.2V |
| 5 | 电池电压精度 | ±0.2% |
| 6 | 电池容量 | 7000mAh |
| 7 | 录波采样率 | 25.6kHz |
| 8 | 录波周期 | 5~8个周期 |
| 9 | 数据采集上传间隔 | 1min~120min(步进：1min) |
| 10 | 休眠功耗 | <7uA |
| 11 | 电池使用寿命 | 6年 |
| 12 | 通信距离 | >150m |
| 13 | 通信协议 | 国网微功耗无线传输协议/ModbusRTU协议和国网有线数字远传表计协议 |
| 14 | 供电方式 | 内置电池供电/DC24V |
| 15 | 历史数据 | 1万条 |
| 16 | 温度范围 | -30~75℃ |
| 17 | 湿度范围 | 0%~100%RH |
| 18 | 重量 | 1.5kg |
| 19 | 防护等级 | IP65 |
| 20 | 尺寸 | 133x110x150mm(不含天线) |
