产品概况

RT02JF-UHF系列开关柜/环网柜特高频局放监测装置是一款适用于开关柜/环网柜设备局部放电在线监测的产品，采用特高频检测技术，实时显示各个监测点局部放电幅值、频次、放电总能量，通过多点安装的传感器可确定放电点相对位置，必要时给出报警，及时发现开关柜的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为开关柜开展状态检修提供依据。

方案咨询

功能特点



良好的抗干扰功能：具有硬件和软件滤波，大幅度降低背景噪声影响



谱图显示功能：监测软件可以显示PRPS、PRPD放电谱图，局放谱图可以进行设置，如相位叠加，方便用户对数据的诊断



实时数据显示及查询功能：监测软件界面上可显示多个测量通道的实时数据，并能查看相关历史数据等信息



报警功能：具备实时报警功能及报警查询功能

产品参数

设备	项目	指标
局放采集装置	通道数	8通道（可选）
	采集模式	定时采集（采集间隔可配置）
	通讯方式	485总线
	通信协议	ModBus RTU协议
	供电方式	DC24V～72V
	功耗	小于5W
	安装位置	开关柜仪表室或者固定于柜壁上
	防护等级	IP53
	温度范围	－40ºC～＋80ºC
	海拔高度	≤4500m

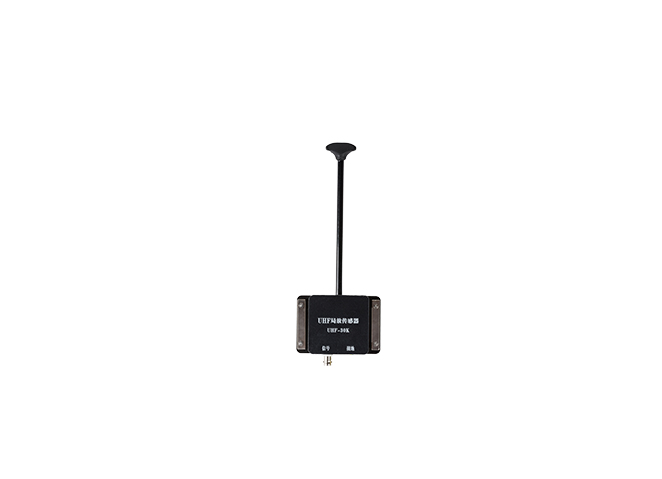

特高频（UHF）局放传感器	检测范围	2pC-10000pC
	灵敏度	2pC
	工作频带	10MHz～800MHz
	响应速度	2nS
	匹配阻抗	50Ω
	传输方式	有线方式，采用同轴电缆传输
	接头类型	BNC接头
	防护等级	IP65
	尺寸	270×102×26mm
	外壳	铝合金壳体
	安装位置	开关柜内壁
	安装方式	采用磁吸式安装，直接吸附固定于开关柜柜壁表面
	环境温度	－40ºC～＋80ºC
	海拔高度	≤4500m
