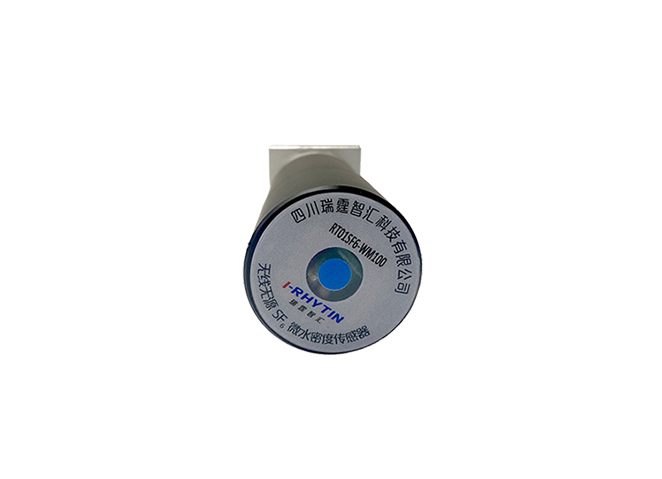

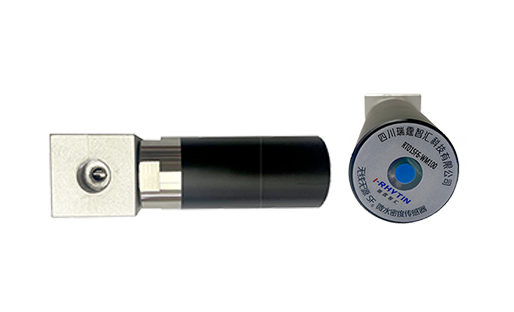

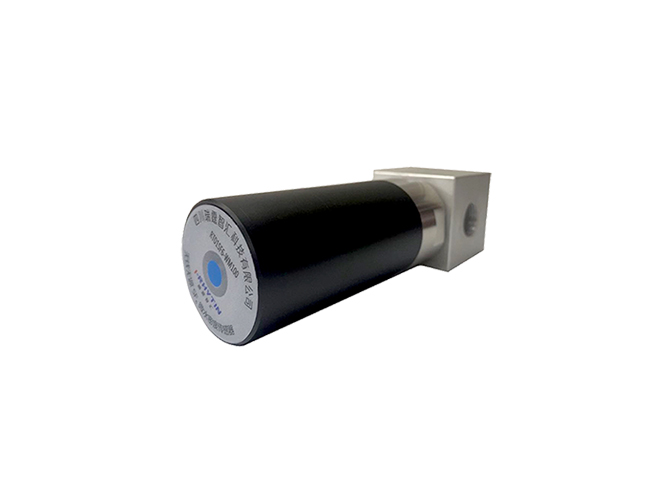

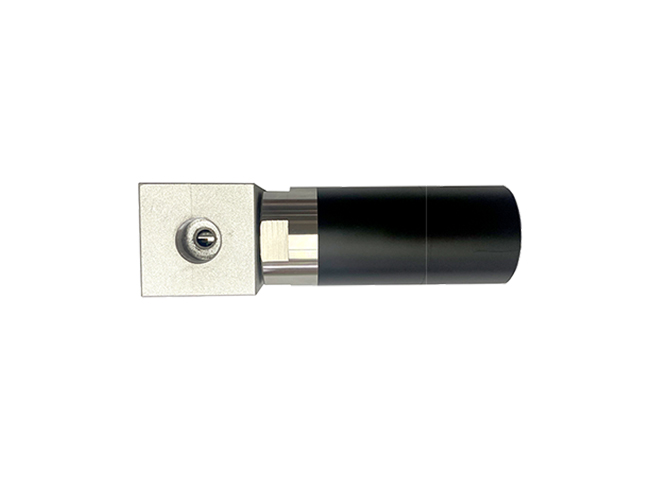

SF6数字化密度表（无线）
RT02MD系列
产品概况
RT02MD系列SF6数字化密度表（无线）主要用于监视密闭容器中SF6气体的微水密度，能够现场显示气体密度，当密度值达到设定值时报警，该密度继电器有两组或三组接点，可发出超压、报警和闭锁控制信号。本产品适用于高压系统SF6断路器、GIS、HGIS、GIL等设备应用监测。
功能特点
内置电池一体化设计，免布线，安装实施方便
采用高稳定性传感器，具备温度补偿功能，确保微水和压力测量的准确性，输出线性度好，精度高
具备出色的抗干扰能力,防护等级IP65，适用于室外和低温环境
采用国网微功率无线通信协议，并通过中国电科院数字化远传表计专项检测
产品参数
产品类型 | SF6微水密度传感器 |
SF6密度传感器 |
测量 参数 | 露点测量范围：-50～+20℃ 温度测量范围：-40～+60℃ 压力测量范围(绝对压力)：100～1000kPa 露点测量精度：≤±3℃td（具体见测量精度区间图） 温度测量精度：≤±1℃ 压力测量精度：≤±0.5%.FS 计算参数： 20℃的气体微水含量(SF6气体)10～2000ppm 20℃的气体压力值(SF6气体) 100～1000kPa SF6或SF6/N2混合气体的密度0～100kg/m 根据体积浓度计算的微水含量10～2000ppm 转换为大气压的露点值-65～+20℃ | 温度测量范围：-40～+60℃ 压力测量范围(绝对压力)：100～1000kPa 温度测量精度：≤±1℃ 压力测量精度：≤±0.5%.FS 计算参数： 20℃的气体压力值(SF6气体)：100～1000kPa SF6或SF6/N2混合气体的密度：0～100kg/m |
使用 环境 | 温度： -40～+60℃ 相对湿度： 0～95%RH 压力： 0～5MPa 所测气体： 非腐蚀性气体 | 温度：-40～+80℃ 相对湿度：0～95%RH 压力：0～5MPa 所测气体：非腐蚀性气体 |
输出
| 无线通讯参数： LoRa 470MHz或2.4GHz 无线通讯协议：Q/GDW 12184-2021 或自定义协议 | 无线通讯参数： LoRa 470MHz或2.4GHz 无线通讯协议：Q/GDW 12184-2021 或自定义协议 |
其他 参数
| 电池参数： 3.6V@19000mAh锂电池 露点传感器材质： 高分子聚合物薄膜 机械接口： G1/2 防护等级： IP65 储存温度范围 ： -40～+80℃ 绝对漏气率： ≤10-9Pa.m3/s 被测气体介质：SF6或SF6+N2混合气体 | 电池参数： 3.6V@19000mAh锂电池 露点传感器材质： 高分子聚合物薄膜 机械接口： G1/2 防护等级： IP65 储存温度范围 ： -40～+80℃ 绝对漏气率： ≤10-9Pa.m3/s 被测气体介质：SF6或SF6+N2混合气体 |
