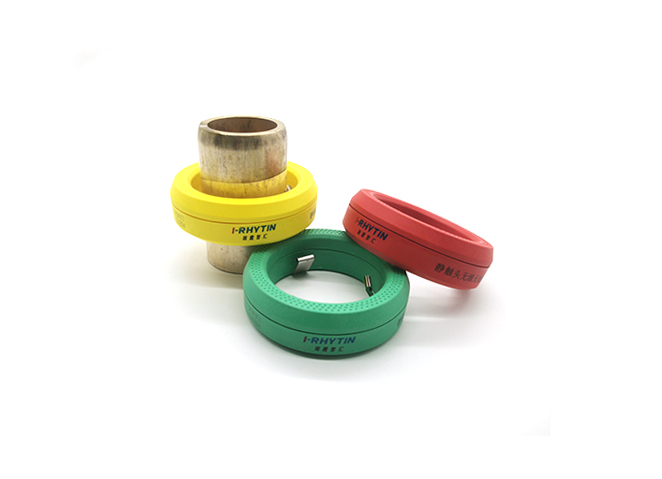

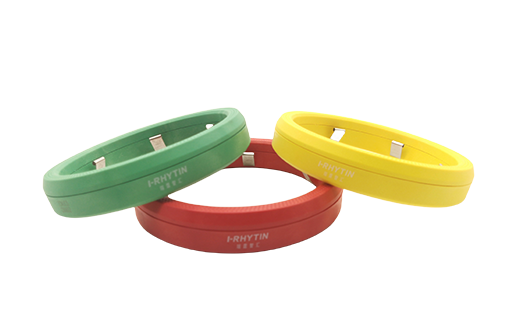

开关柜静触头环无线测温终端
RT2CW-JC系列
产品概况
RT2CW-JC无线测温传感器（静触头）针对于高压开关柜内断路器静触头的温度实时监测，直接测量开关柜内发热部位温度。本产品采用电磁感应取电感应原理，利用电流取能给传感器供电，做到传感器无源供电，采用Zigbee无线通讯技术将传感器信号传输至测温数据集中器,做到信号无线传输，具有无源无线采集传输特点，可广泛应运电力行业对高压开关静触头接点温度状态监测
功能特点
测温精准：直接测量电缆头内部电气连接点温度，测量温度范围-40℃～+125℃，测量误差±1℃
无源供电：采用电磁感应原理取电，无外接电源和内置电池，无绝缘降低及起火爆炸风险，一次电流6A以上即可稳定工作
无线传输: 采用ZigBee无线通信技术，通信灵活，无线缆的约束
安装简单快速: 终端采用环形设计制造，满足1250kVA/3150 kVA断路器静触头的嵌套式安装
产品参数
序号 | 项目 | 参数值 |
1 | 长期工作温度 | -40℃～+125℃ |
2 | 测量温度范围 | -40℃～+200℃ |
3 | 温度测量误差 | ±2℃ |
4 | 温度测量精度 | 0.01℃ |
5 | 高温极限 | 外壳材质，PBT（工程塑料），在125℃不变形，阻燃V0 |
6 | 防护等级 | 室内IP31 |
7 | 测量周期 | 2min（特殊要求可定制） |
8 | 平均无故障工作时间（MTBF） | >100000h |
9 | 温度监测点 | 外延式 |
10 | 供电方式 | 电流感应型 |
11 | 传输距离 | 空旷户外＞100m |
12 | 功耗 | 0.05mW |
13 | 无线通信技术 | ZigBee2.4G 频段 |
14 | 安装要求 | 插拔式 |
15 | 尺寸 | 1250A：尺寸内径60*外径84mm ；3150A：尺寸内径120*外径144mm；误差±1mm |
16 | 适用场景 | KY28型高压开关柜静触头臂 |
