产品概况

RT09ZZ-JF开关柜局部放电重症监护系统可临时或定时部署在运行中的开关柜上，针对有运行缺陷的开关柜，重点进行局放、环境的进行监测和诊断，并通过与正常的开关柜进行对比、分析，提取局放的异常特征和发展趋势，为开关柜的工作健康状态分析和运维工作提供参考依据。

功能特点



系统部署灵活：用便携式监护主机，柜体表面部署传感器，主机实现实时局放数据采集，数据同步云平台及APP应用



实时数据分析：实时显示各个监测点局部放电幅值、频次、确定放电点相对位置、峰值、均值、噪声水平以及脉冲周期数数据，并出相关性报警，



系统抗干扰能力强：局放采集装置采用模拟滤波、数字滤波等综合抗干扰措施，使测试数据真实可靠



监测使用方便：提供监测云平台和微信公众号应用，方便随时随地进行监测分析

产品参数

序号	设备	参数

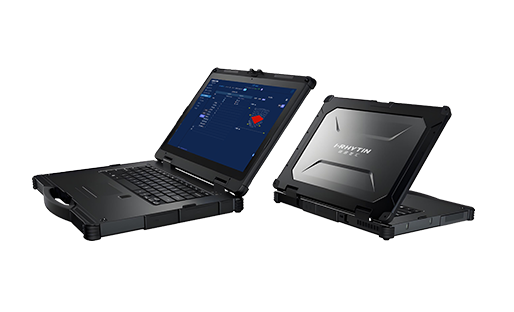

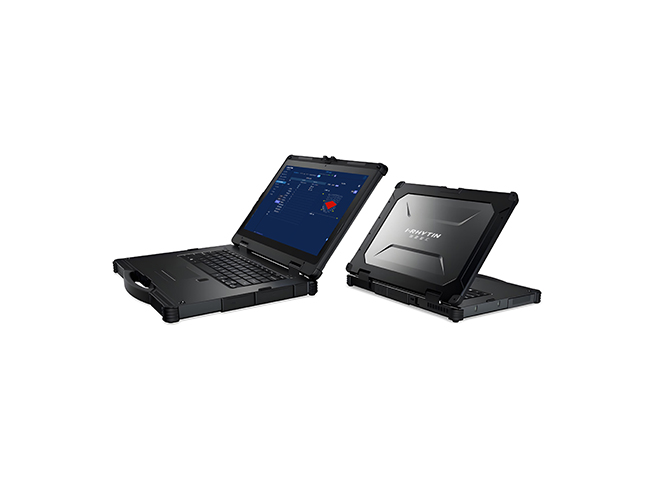

1	监护主机	操作系统：Windows系统内存：16G CPU：Intel(R)Core(TM)i7-7700 硬盘：250G 显示器:14英寸
2	超声传感器	工作温度：-20℃～80℃ 监测频率范围：中心频率40kHz IP等级：IP55
2	暂态低电压传感器	工作温度：-20℃～80℃ 监测频段：3MHz～100MHz 地电压监测范围：0～60dbm IP等级：IP55
3	特高频传感器	工作温度：-20℃～80℃ 监测频段范围：300MHz～1500MHz 监测灵敏度：-70dBm～-10dBm IP等级：IP55
