产品概况

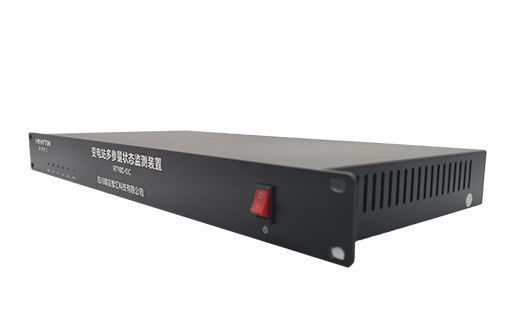

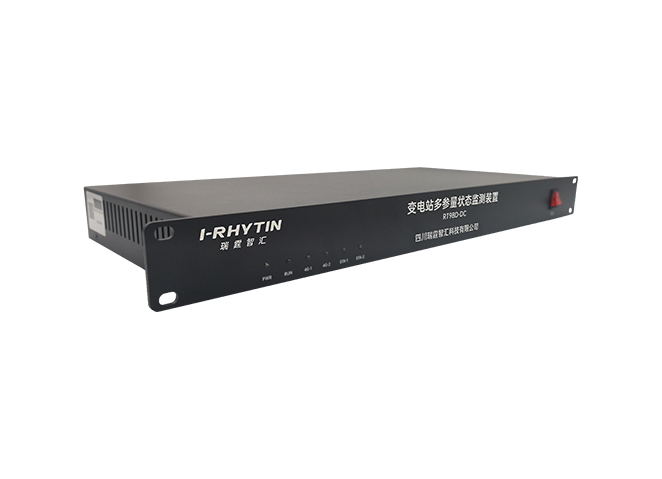

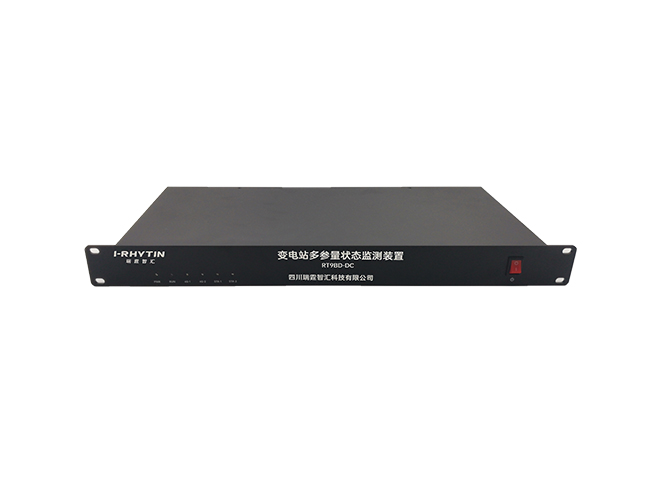

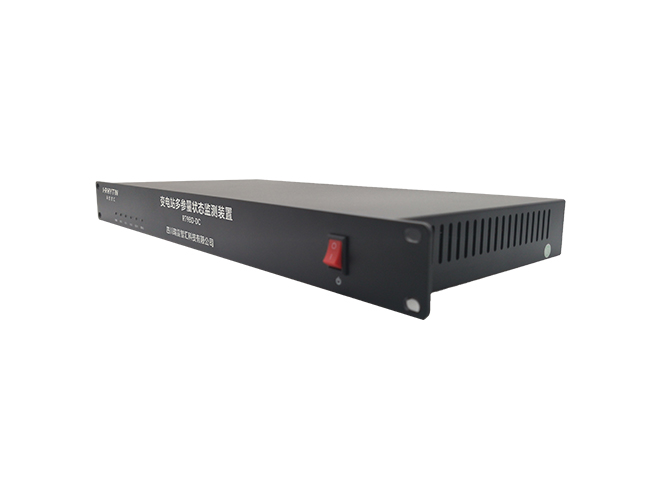

RT9BD-DC变电站多参量状态监测装置其核心部件采用国网芯模组SCME0101 进行一体化设，装置由电源模块、CPU核心模组、低速接口电路、以太网接口、4G模块、CMS协议模组、IO模块、ADC模组、微功率组网模块共同组成，其中RS485接口用于有线数字化表计数据的采集、微功率组网模块用于通过无线方式采集数字化表计数据；DIDO用于扩展装置数字信号输入输出功能；ADC模组用于表计4-20mA、0-20mA、0-5V模拟信号采集；CMS协议模组用户采集数据上报后台系统。
该装置可有效串联现场各类物联感知设备、智能辅控系统、智能巡视系统等站端侧业务系统，实现设备、数据和业务的无缝连接，提供精细化监控与运维管理能力,适用于新型电力系统数字化、智慧化应用场景。

功能特点



支持多协议、多方式数据接入和多协议数据上报



支持采集数据分析及告警



基于站端WEB界面可视化配置，协议、数据、参数等配置灵活



按1U高度、标准机柜安装方式设计，安装方便

产品参数

序号	项目	配置
1	处理器	SCM901B625A0（4x A55 DCLS,GPU, VPU）1.6GHz
2	内存	板载2GB LPDDR4
3	存储空间	8GB板载电子硬盘、可扩展SSD至500GB
4	电源接口	AC 88-264V或DC 125-373V输入
5	通信接口	4路RS485
6	调试接口	1路USB调试串口，1路CMS协议调试接口
7	以太网口	2路千兆以太网口支持设备同时接入不同的网络；
8	CMS接口	2路以太网接口支持DL/T860(CMS)协议
9	USB接口	3路USB2.0
10	外部储存接口	1路TF卡读写插槽
11	DIDO接口	2路DI、2路DO
12	AI接口	3路支持4-20mA、0-20mA、0-5V。
13	移动通信	2路4G网络(需要另购)
14	显示	1路HDMI
15	组网模块	1块(需要另购)
