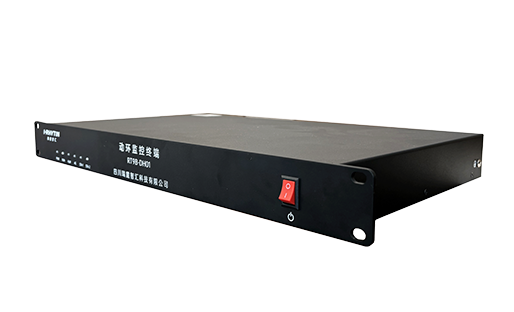

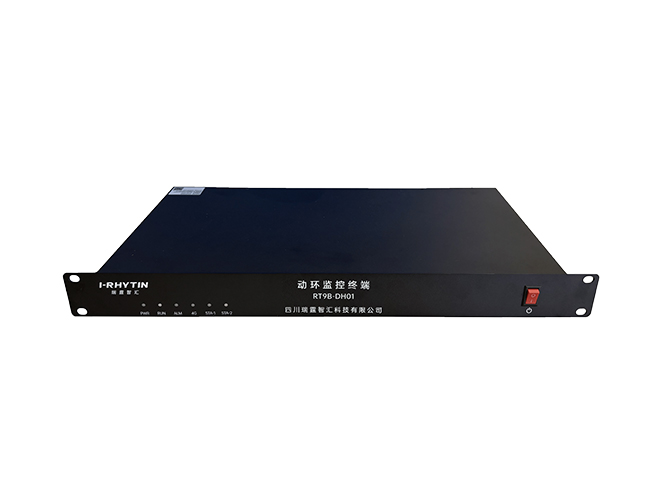

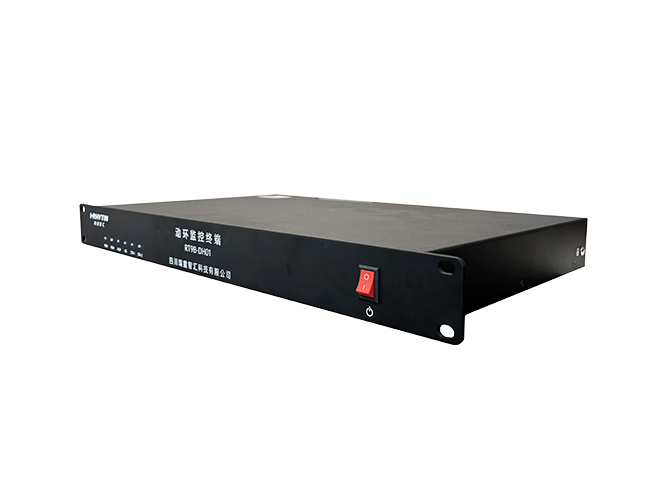

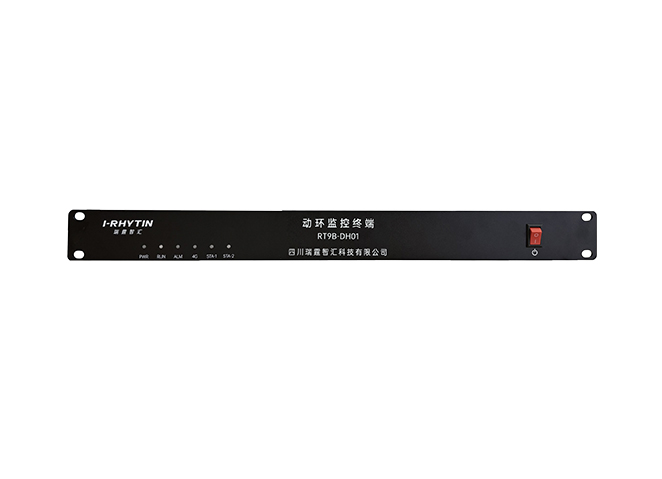

智能动环监控终端
RT9ZD-DH
产品概况
用于变电站和配电房动环数据采集、汇聚、控制和告警功能的装置，其核心部件采用国网芯模组SCME0101 进行一体化设计，装置由电源模块、CPU核心模组、低速接口电路、以太网接口、4G模块、CMS协议模组、IO模块、ADC模组共同组成。其中RS485接口用于有线环境信号量数据的采集，实现对变电站微气象、温湿度、水位、SF6浓度、O2浓度、水浸等环境信号量采集和对风机、水泵、空调、除湿机等设备的控制。该设备具备将采集的环境信号量通过IEC61850协议和DL/T860(CMS)协议上报给综合应用主机或边缘物联代理装置，由综合应用主机进一步将数据上报到新一代集控站设备监控系统或接受新一代集控站设备监控系统下发的控制命令。
功能特点
数据采集：通过RS485接口以MODBUS-RTU协议实现对微气象传感器、温湿度传感器、水位传感器、SF6、等环境传感器数据采集和接入。通过RJ45接口以MODBUS-TCPDL/T634.5104DL/T860、IEC61850通讯协议采集各类动环传感器的数据
设备联动：通过接入风机、空调等环境调节类设备，通过对风机和空调等设备的启停来实现环境参量的调节，支持配置联动策略以实现环境状态的自愈功能
分析及告警：具备对采集数据进行分析、预警、告警功能，可以连续监测某一类数据并做数据趋势分析，当对某一数据设置了预警和告警值时，可以参数预警和告警提示，并告警值同数据一起上送后台系统
数据上传：具备通过DL/T 860 (CMS)、IEC61850或 DL/T 634.5104上送后台系统，宜优先采用DL/T860(CMS)协议上送
产品参数
序号 | 项目 | 配置 |
1 | 处理器 | SCM901B625A0（4x A55 DCLS,GPU, VPU）1.6GHz |
2 | 内存 | 板载2GB LPDDR4 |
3 | 存储空间 | 16GB板载电子硬盘、可扩展SSD至500GB |
4 | 电源接口 | AC 88-264V或DC 125-373V输入 |
5 | 通信接口 | 4路RS485 |
6 | 调试接口 | 1路USB调试串口，1路CMS协议调试接口 |
7 | 以太网口 | 2路千兆以太网口支持设备同时接入不同的网络； |
8 | CMS接口 | 2路以太网接口支持DL/T860(CMS)协议 |
9 | USB接口 | 3路USB2.0 |
10 | 外部储存接口 | 1路TF卡读写插槽 |
11 | DIDO接口 | 16路DI、16路DO |
12 | AI接口 | 3路支持4-20mA、0-20mA、0-5V。 |
13 | 移动通信 | 1路4G网络(需要另购) |
14 | 显示 | 1路HDMI |
