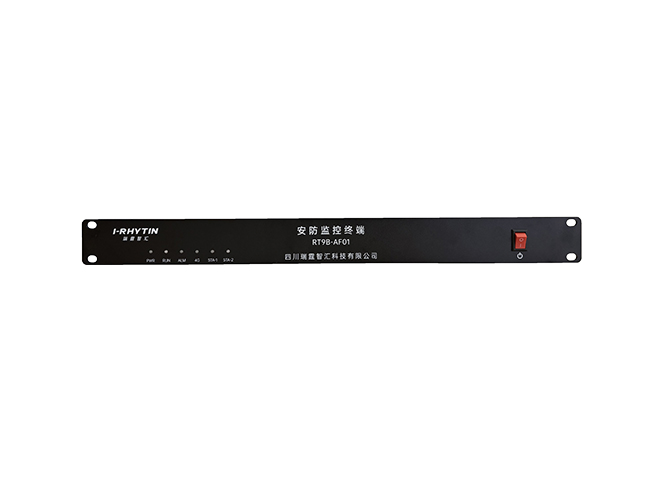

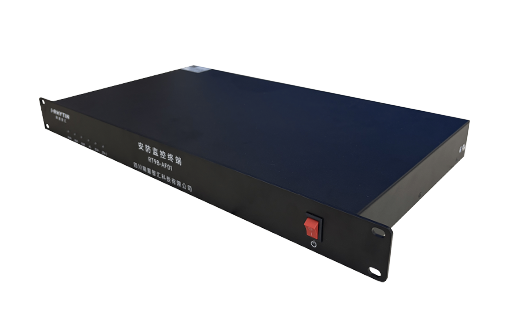

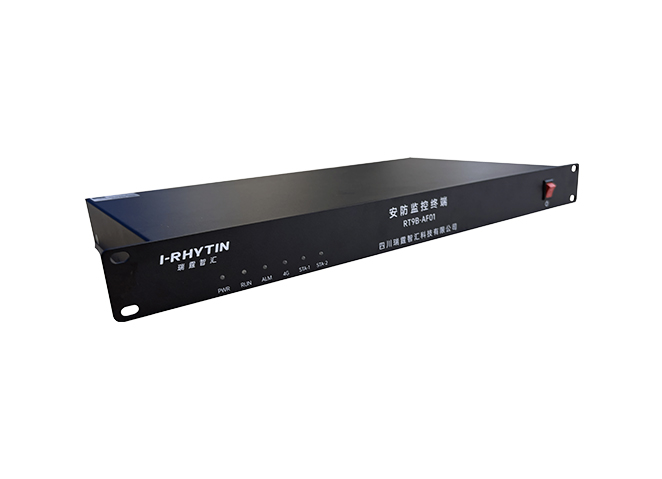

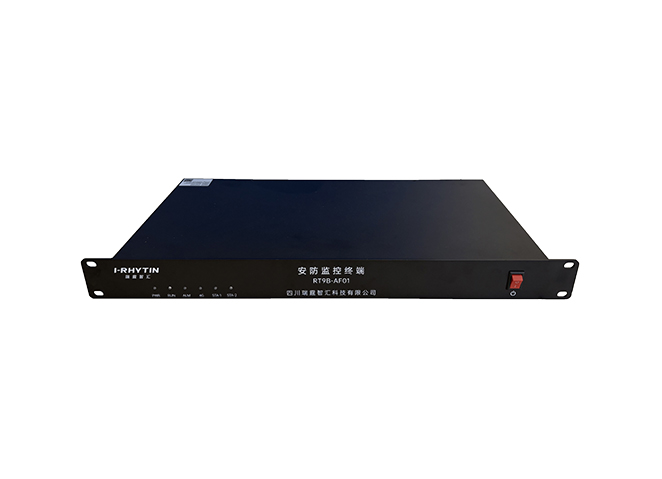

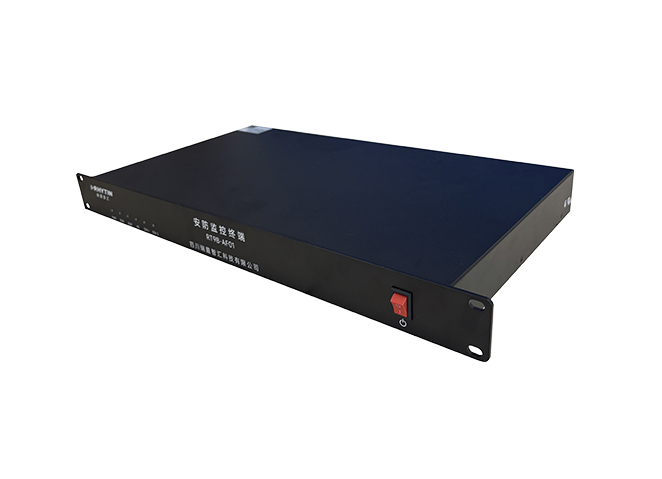

智能安防监控终端
RT9ZD-AF
产品概况
智能安防监控终端适用于变电站安全防卫设备信息采集、控制和告警装置，实现数字量的采集、处理、控制、通讯和异常告警功能。其核心部件采用国网芯模组SCME0101 进行一体化设计。装置由电源模块、CPU核心模组、低速接口电路、以太网接口、4G模块、CMS协议模组、IO模块、ADC模组共同组成。其中RS485接口用于有线安全防卫信息数据的采集；以太网接口用于通过DL/T634.5104或IEC61850协议采集安全防卫信息装置数据；CMS协议模组用户将采集数据上报后台系统报给综合应用主机或边缘物联代理装置，由综合应用主机进一步将数据上报到新一代集控站设备监控系统或接受新一代集控站设备监控系统下发的控制命令。
功能特点
数据采集：通过RS485接口以MODBUS-RTU协议实现对门禁、防入侵设备的告警信息、运行数据、工况信息、历史记录等数据采集和处理；通过RJ45接口以MODBUS-TCPDL/T634.5104DL/T860、IEC61850通讯协议采集各类安全防卫设备的数据
设备控制：实现安全防卫监控点的就地布防、撤防操作，支持对终端设备复位功能
联动管理：支持联动策略配置以实现安全防卫自动管理，如配置防入侵设备与视频设备和门禁设备联动，当安防系统报警时，向视频系统发出联动信号进行抓拍； 当门禁控制系统发现人员闯入后，联动安防报警装置进行报警
数据上传：具备通过DL/T 860 (CMS)、IEC61850或 DL/T 634.5104上送后台系统
产品参数
序号 | 项目 | 配置 |
1 | 处理器 | SCM901B625A0（4x A55 DCLS,GPU, VPU）1.6GHz |
2 | 内存 | 板载2GB LPDDR4 |
3 | 存储空间 | 16GB板载电子硬盘、可扩展SSD至500GB |
4 | 电源接口 | AC 88-264V或DC 125-373V输入 |

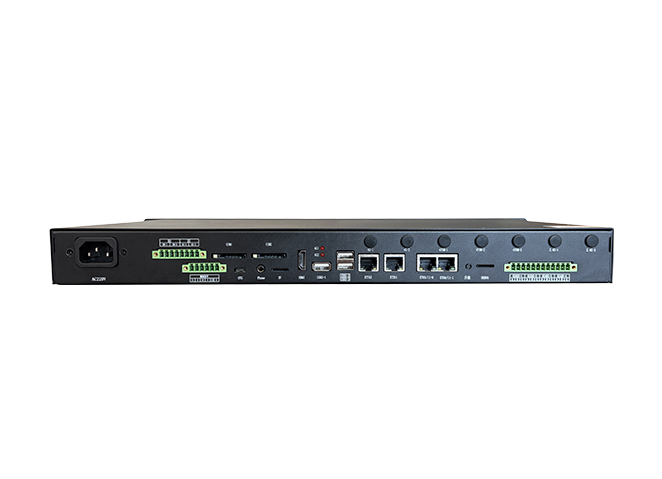

5 | 通信接口 | 4路RS485 |
6 | 调试接口 | 1路USB调试串口，1路CMS协议调试接口 |
7 | 以太网口 | 2路千兆以太网口支持设备同时接入不同的网络； |
8 | CMS接口 | 2路以太网接口支持DL/T860(CMS)协议 |
9 | USB接口 | 3路USB2.0 |
10 | 外部储存接口 | 1路TF卡读写插槽 |
11 | DIDO接口 | 16路DI、16路DO |
12 | AI接口 | 3路支持4-20mA、0-20mA、0-5V。 |
13 | 移动通信 | 1路4G网络(需要另购) |
14 | 显示 | 1路HDMI |
